1.概要
EP4000系列電氣閥門定位器與執行機
構配套使用，輸入4 ~ 20m A DC的信號轉換輸出空氣壓力，控制執行機構的動作。同時根據執行機構的行程進行反饋，從而使執行機構的行程能按控制信號進行精確定位。
EP4000系列電氣閥門定位器能用于單動
作型和雙動作型執行機構。
EP4000
Electro-Pneumatic Positioner
GENERAL
The EP4000 Series Positioner,mounted on a pneumatic actuator,moves the actuator by receiving DC4~20mA Signals from a controller,Also,the function of detecting and returning the actuator displacement provides accurate positioning in response to DC4~20mA signals
The EP4000 can be used with both single and double acting actuators
2.標準規格STANDARD SPECIFICATIONS
2-1代碼 CODE Number
型號 規格
| EP |
4 |
|
|
|
|
系列 |
4 |
0 |
0 |
0 |
|
|
防爆(防護)結構 |
1 |
|
|
耐壓防爆型(隔爆型) d ExdllBT6 Explosion proof type |
|
|
室外防水型(增安型)e ExellT6、IP55 Weather proof type |
|||||
|
本質安全型(本安型)i ExiallCT6 Intrinsically safe explosion proof type |
|||||
|
反饋(動作)方式 |
1 |
|
直行程 執行機構用:標準型Linear: Feedback for standard lever |
||
|
|
角行程(直連式回轉軸)執行機構用:標準型Rotary: Feedback for lever |
||||
|
作用型式 |
1 |
單動作型 執行機構用(單作用)For single acting type |
|||
|
雙動作型 執行機構用(雙作用) For double acting type |
|||||
例:Example:
EP 4111: 表示隔爆型、直行程、單作用、電氣閥門定位器。
EP 4311: 表示本安型、直行程、單作用、電氣閥門定位器。
EP 4122: 表示隔爆型、角行程、雙作用、電氣閥門定位器。
EP 4322: 表示本安型、角行程、雙作用、電氣閥門定位器。
EP 4112: 表示隔爆型、直行程、雙作用、電氣閥門定位器。
EP 4312: 表示本安型、直行程、雙作用、電氣閥門定位器。
EP 4211: 表示增安型、直行程、單作用、電氣閥門定位器。
注: 耐壓防爆型(隔爆型)的使用環境溫度范圍為-20~+60℃。
本質安全型(本安型)的使用環境溫度范圍為-40~+60℃。
In the case of explosion proof type, temperature range is -20~+60℃。
In the case of intrinsically safe explosion proof type, temperature range is -40~+60℃。
2-2.技術參數 TECHNICAL DATA
|
系列Series |
EP4000 |
|||||
|
輸入信號 Input signal |
4~20mA DC |
The split range is possible by span |
||||
|
輸入阻抗 Input Impedance |
250 Ω±5% at25℃ |
|||||
|
輸出特性 Output Characteristic |
線性 （標準型） Linear （standard） |
|||||
|
放大器Relay |
單動作型執行機構和雙動作型執行機構兼用， |
Non-bleeding type. |
||||
|
氣源壓力 Air supply |
0.14~0.7MPa(140~700KPA) |
|||||
|
輸出壓力output pressure |
0~0.7MPa(0~700KPA) |
|||||
|
耗氣量Air consumption |
輸出氣壓50％時的耗氣量。 |
At output air pressure 50% |
||||
|
最大處理容量Max.capacity |
輸出側氣源放空時 |
Capacity when output is atmospheric venting. |
||||
|
性能Performance |
單動作型執行機構
雙動作執行機構 |
For single acting actuator
For double acting actuator |
||||
|
上述各數值是指在不連接閥門的情況下執行機構的性能。 |
||||||
|
氣源接口Air connection |
Rc1/4 NPT1/4 |
|||||
|
電氣接口Wiring connection |
G1/2 NPT1/2 |
|||||
|
環境溫度Ambient temerature |
標準型 Standard type -20~+60℃ |
|||||
|
濕度范圍Ambient humidity range |
10~90%RH |
|||||
|
結構形式Enclosure |
耐壓防爆型(隔爆型) d Ex dllBT6、 Explosion proof type(Ex d ll BT6) |
|||||
|
附屬機構Standard auxiliary |
自動-手動切換裝置Auto-Manual switch |
|||||
|
外殼材料Housing material |
鋁合金Aluminum alloy |
|||||
|
表面涂層Coating |
噴塑Spray plastics |
|||||
|
標準涂層色Coating colors |
淺灰Light gray |
|||||
|
重量Appros.weight |
2．3kg~3kg |
|||||
|
附加規格Optionalspecifications |
根據客戶要求制作Available upon request |
|||||
|
電氣接口Wiring connection |
1/2NPT(室外防水型For waterproof only) |
|||||
|
安全柵Safety device |
齊納安全柵Zener barrier(Exia II C) |
|||||
|
壓力表刻度Pressure gauge |
Mpa、Kpa、Bar、Psi |
|||||
|
輸出特性O(shè)utput characteristic |
等百分比Equal percentage |
|||||
|
氣源接口Air supply connection |
1/4 NPT |
|||||
3. 特 點
1 適用于小容量及大容量的執行機構
由于采用了載荷控制彈簧,選擇相應的彈簧后就能獲得最適合于該執行的定位器。
2 耗氣量小
放大器的耗氣量小、容量大。
3 可以選擇輸出特性
由于反饋機械中有凸輪裝置，因此可以選擇標準特性以外的輸出特性。
4 各種反饋方式對應的型號
只要更換凸輪裝置，就可以用于以下對應的執行機構。
＊ 直行程執行機構： 標 準 型……………EP 4 1 1
＊角行程執行機構： 標 準 型………… …EP 4 2 1
5 易變換成反作用放大器
單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反作用型放大器。
6 耐壓防爆型可在現場進行調整
由于信號（4～20mA.DC) 輸入端接頭及線圈部位的封裝呈耐壓防爆結構，因此在進行檢修及行程調整時，可以 在現場防爆區域內拆除定位器外殼。
7 本質安全的構造有著廣闊的適用范圍
接線盒及線圈有著本質安全型的構造，因此與專用的齊納安全柵組合使用能力矩線圈適用于所有危險氣體的場所（包括0區），使用環境溫度范圍-40～+60℃。
3.FEATURES
1 USABLE WITH SMALL AND LARGE CAPACITY ACTUATORS
By adjusting the built-in capacity control spring, the positioner can be made optimum to the given actuator.
2 LOW AIR CONSUMPTION
The relay is low in air consumption and large in capacity.
3 OUTPUT CHARCTERISTICS SELECTABLE
Having a cam within the feedback construction,choices other than the standard linear characteristic are
available.
4 COMPATIBLE WITH VARIOUS FEEDBACK TYPES
A pplicable to the following types by simply exchanging the cam block.
* For Linear type actuator: Feedback for Standard lever type ……EP 4 1 1
* For Rotary type actuator:Feedback for Standard lever typy ……EP 4 2 1
5 REVERSE ACTION RELAY EASILY AVAILABLE
The positive acting relay can be used as a reverse actiion relay when combined with a single acting actuator that requires a reverse action control.
6 EXPLOSION PROOF STRUCTURE MARKING ON-SITE ADJUSTMENT POSSIBLE
Explosion proof construction,with the terminal and coil blocks enclosed together in one
package,makes it possible to remove the positioner cover for inside inspection or span adjustment even in an explosive ambient.
7 INTRINSICALLY SAFE CONSTRUCTION FOR A WIDE RANGE OF APPLICATIONS
The intrinsically safe construction covers terminals and coil as one package. This,combined with the adoption of the specified zener barrier,makes the unit applicable in all hazardous gas location(including Class 0 zone) ranging from low（-40 ℃） to high（+60 ℃）temperature environment.

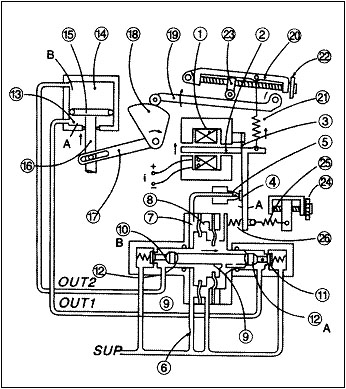

4、工作原理
4-1 雙動作型：
來自氣源SUP的一部分壓力空氣經固定節流口(6)進入噴嘴的背壓室(7)，并通過噴嘴(5)與擋板(4)的間隙排出。力矩馬達的線圈(1)得到電信號(i)后,在磁場作用下銜鐵(2)以支點板彈簧(3)為中心。按圖中A所示方向回轉，使擋板(4)與噴嘴(5)的間隙減小、噴嘴的背壓隨之升高，控制閥芯(9)由供氣室(8)的作用下向右移動。閥孔A(10)的氣門(11)及閥孔B(10)’閥的氣門(12)’被打開，即壓力空氣通過氣管OUT1進入氣缸的A室(13)氣缸B室(14)’的空氣通過氣管OUT2向外排氣，此時由于氣缸活塞上下產生了壓差，活塞向上方移動，活塞桿的運動帶動反饋連桿(17)與凸輪(18)并帶動凸輪隨動桿(19)及反饋彈簧連桿(20)，增加了反饋彈簧(21)的張力。使擋板(4)與噴嘴(5)之間的間隙增大。在反饋彈簧(21)的張力與輸入電信號(i)對銜鐵的吸力達到平衡之前，活塞是運動的，活塞的位移與輸入信號成正比。另外，旋鈕(22)可調節滑塊(23)的行程，旋鈕(24)可調節調零彈簧(25)的張力。而且改換負載彈簧(26)可獲得相應的彈簧特性系數，以適應各種容量的定位器。
上述為活塞上升工作狀態，如進出氣管位置互換或?qū)⑼馆喎囱b，即呈下降工作狀態。
4-2: 單動作型
來自SUP氣源的一部分壓力空氣經固定節流口(6)時入噴嘴的壓室(7),并通過噴嘴(5)與擋板(4)間隙排出。力矩馬達線圈(1)得到電信號(i)后，在磁場作用下銜鐵(2)以支點板彈簧(3)為中心按圖中A 所示方向回轉，使得擋板(4)與噴嘴(5)的間隙減小，噴嘴的背壓隨之升高，控制閥閥芯(9)在供氣壓力室(8)的作用下向右移動，閥孔A(10)的氣門(11)被打開氣門(12)被關閉，與氣管OUT1連通的氣缸(13)內的氣壓上升，活塞桿薄膜(15)逐漸克服彈簧(14)彈力面上升。該活塞桿(16)的上升通過反饋桿(17)，凸輪(18)，凸輪隨動桿(19)，反饋彈簧連桿(20)使反饋彈簧(21)的張力增加，擋板與噴嘴的間隙增大?；钊麠U(16)的位置在與輸入信號達到平衡活塞前是運動的。另外，旋鈕(22)可調節滑塊(23)的行程，旋鈕(24)可調節調零彈簧(25)的張力、若將A-M手動自動轉換器(27)置于全封閉狀態時，噴嘴背壓室(7)內的壓力就上升，供氣閥(11)呈全開狀態，氣源壓力就直接經氣管OUT1，進入氣缸(13)，即換負載彈簧(26)獲得相應的彈簧特性系數，以適應各種容量的定位器。上述為活塞桿上升工作狀態，如進出氣管互換將凸輪翻面安裝，即呈下降工作狀態。
5、安裝
5-1、凸輪及凸輪部件的安裝
定位器出廠時，其凸輪部件一般不裝上，由用戶自己按下列順序裝上。
定位器的工況不同，凸輪的安裝也不同：當輸入信號增加，反饋桿朝壓力表方向擺動的場合，凸輪用A面，反之則用B面，（見圖1），以凸輪座O型密封圈方向可見凸輪面上的具體刻字（參照表3-2凸輪的型式）。（圖2）
· 裝在轉軸上的凸輪若與使用工況不同時，請將凸輪翻面安裝。

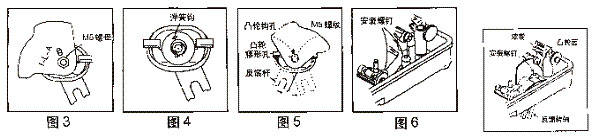

· 首先將凸輪座翻轉，取下M5螺帽（見圖3)。
· 將凸輪從軸上卸下并翻個面（見圖5）。
· 把轉軸的M5螺紋端裝入凸輪的腰形孔，并將彈簧嵌入凸輪鉤孔內（見圖4）
· 轉動反饋軸，使凸輪腰形孔與軸的扁平部對準并安裝好(見圖5)。
· 將M5螺母擰入凸輪軸螺紋部紋。
· 將凸輪翻過來，檢查凸輪面的安裝是否正確。
[凸輪部件的安裝]
· 定位器出廠時其底座的凸輪部件的安裝部位裝有螺釘(見圖6)。
· 首先拆下2只M4螺釘，將反饋桿插入基座的圓孔部，然后裝好凸輪部件。
· 確認凸輪的隨動臂滾輪與凸輪接觸良好后將2只M4螺釘裝上（圖7)。
凸輪安裝確認

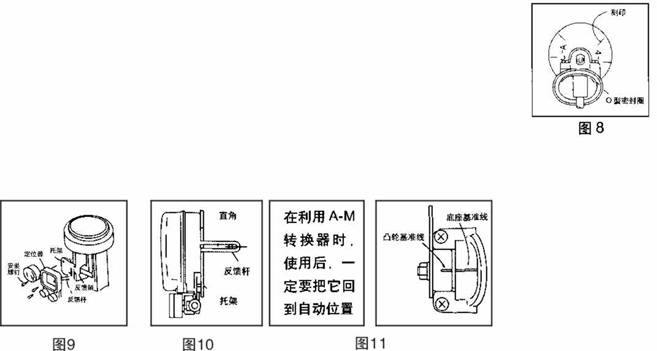

凸輪以刻印面與凸輪座O型密封圈一致。（圖8）
5-2定位器與閥門機構的聯裝
5-2-1 直行程系列定位器安裝調試

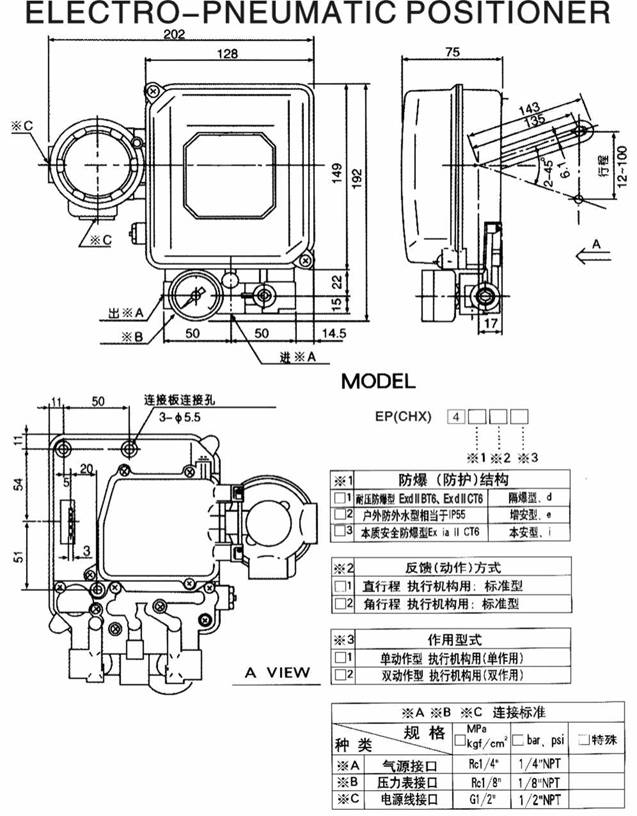

· 按9外形尺寸圖準備好聯接支架及反饋銷。
· 將反饋銷插入反饋桿后裝上定位器。
· 用3只M5螺釘將定位器固定在托架上（圖9）。
· 將信號及壓力空氣輸入，閥開度調到50％，定位器
反饋桿與裝配面的角度調到90°位置(即凸輪基準線與
底座基準線一致時)裝上定位器(圖10、11)。
· 若是單作用定位器,可用A-M(自動-手動)機構將閥
開度調到50%后,再調整定位器的安裝位置(參照10)。
5-2-2 角行程系列定位器安裝調試
[準備]
反饋桿的額定回轉角為90°,驅動部輸出軸的回旋角小于等于90°。裝定位器側的驅動部輸出軸端，請加工M8的內螺紋。另外請參照外形圖，準備好連接托架。
［安裝］
將驅動軸端部的閥反饋桿擰上螺釘。并用鎖緊螺母固定，將反饋桿的反饋銷與定位器的反饋桿嚙合，將定位器固定在托架上（參見圖12），此時應確認驅動軸與定位器反饋桿的中心方一致。
［凸輪面的確定］
要根據閥門動作確定凸輪面的朝向，RA動作（隨信號增加，定位器輸出增加，驅動軸反時針轉動）時用A面，DA動作（隨信號一側看，驅動軸順時針轉動)時用B面。松開反饋桿的緊定螺釘。將使用的凸輪面轉向滾輪一側，凸輪面朝向的鋼印字母見最后一位（例：4-L-A）(圖13）。
［凸輪位置的調整］
凸輪面上刻有三條基準線，表示特性有效范圍，當閥開度為50％時，使?jié)L輪對準中間一條基準線，然后擰緊反饋桿的緊定螺釘。然后走滿閥的全行程，確認滾輪在二端基準線以內。如超越基線過多會產生定位器的線達不到規定值的現象，此時應松開反饋桿緊定螺釘，重新調整凸輪位置（圖12）。
5-2-3 側式反饋系列定位器安裝、調試

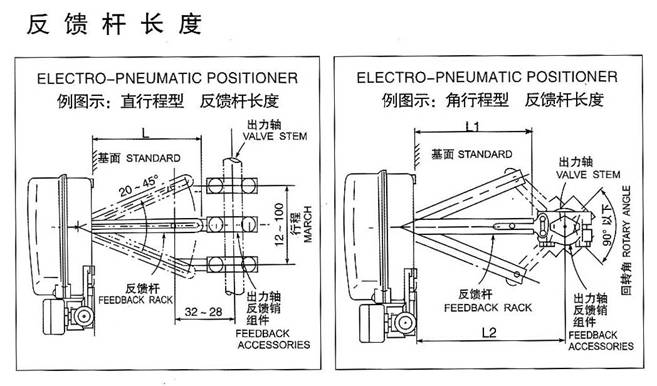

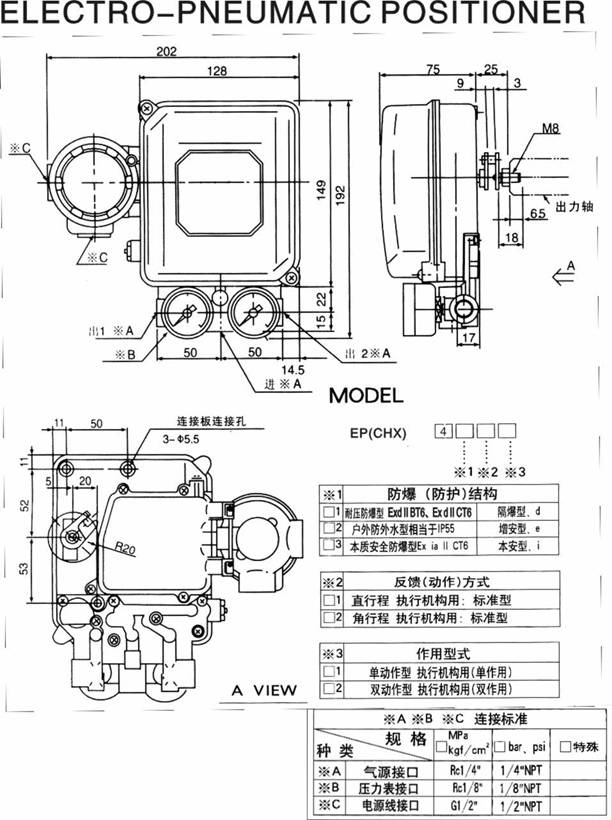

·請按外形尺寸圖準備好聯接板、反饋桿。
·決定反饋桿的基本轉角，在基本回轉角為90°的使用場合，反饋桿長度減少，適合于長行程。基本回轉為45°的場合，反饋銷的位置能離開定位器，適合于短行程。一般情況下行程在60mm以下時基本回轉角為45°、60mm以上時，基本回轉角為90°。

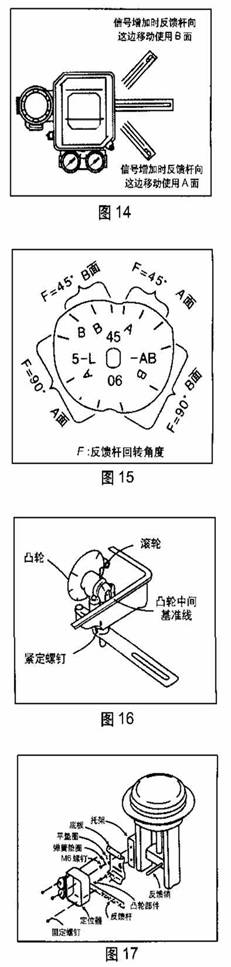

· 定位器的安裝位置及動作不同，凸輪面部位也不同，輸入信號增加時，反饋桿向壓力表側動作時(標準安裝時為DA)取凸輪A面,反之標準安裝為RA用凸輪B面(圖14)。
·松開反饋桿緊定螺釘，將凸輪片旋向滾輪側，凸輪面由其刻印的最后一位字母來確認（例：5-L-A，參見圖15）。
·將反饋桿插入反饋軸并用M4螺釘輕輕緊固。
·凸輪面板上刻有三條基準線，其間為凸輪特性保證范圍。在閥門開度為50％，即反饋桿與定位器呈90°時，將滾輪對中間基準線，并用2只M4緊定螺釘將反饋桿固定。此時若轉動凸輪的用力過大，將損壞內部零件，因此不能在將反饋桿固定狀態下進行調整。（圖16）
·將底板裝上聯接板2只M6螺釘，先將螺釘擰得不要太緊，以便調整底板上的安裝位置。
·將反饋銷插入反饋桿裝上定位器。
·用3只M5螺釘將定位器與底板聯接，此時，反饋桿端部應伸入底板的導向部（見圖17)。
·接通氣源，輸入信號，調整底板位置，使閥門的開度在0％、50％、100％時，滾輪與凸輪各基準線基本一致，然后用2只M6螺釘擰緊固定。（圖17)
·此時,單作用型定位器的場合,利用其A-M(自動-手動)轉換機構。手動操作使閥開開度 50％位置后，可調整定位器的位置，（參照自動-手動切換機構說明）。 A-M機構使用后，必須回復到自動位置
5-2-4 長行程齒條，齒輪反饋的定位器安裝調試
·812、818系列分別有專用的桿蓋、齒輪盒，請?jiān)趫?zhí)行機構上安裝定位器時作用。
5-3外部裝置聯接：
［氣源連接］
· 定位器的氣源接口（SUP、OUT1及OUT2）為RC1/4(PT1/4) 及1/4NPT，根據其規格選用合適的聯接件。
· 接管時應防止泄漏及將密封膠帶進入定位器氣路中。
· 用氣源調節裝置將氣壓調至壓力最大值以下（Max0.7Mpa）。
· 用精度高于5μ的過濾器干燥裝置，使用潔凈干燥的測試儀表空氣。
· 在單動作型場合，將OUT1接口連接執行器（但是單動作反作用控制的場合連接OUT2,參照（6-3）。）
· 在雙動作場合，接口OUT1、OUT2 均與執行器連接，輸入信號增加，接口OUT1的壓力增加，接口OUT2的壓力下降（參照4動作原理，4-1雙動作型）。
［電氣連接］
· 電氣接口有G1/2(PF1/2)及，1/2NPT,按技術要求選用合適的聯接件。
· 電器接口有二個方向，根據需要要選擇其中一個（盲塞內六角內切圓為10mm）（圖18）。
· 輸入信號的正、負接線要正確，可靠（接線柱螺釘為 M4）接線盒內外均有接地線柱。
· 輸入信號的正、負接線要正確,可靠(接線柱螺釘為M 4)線盒內外均有接地線柱。
· 接線完畢應將接線盒擰緊。
6、耐壓防爆規格
· 耐壓防爆定位器符合Exd II BT6 檢查標準，因此可使用于有易爆氣體環境，可適合于II BT6級氣體環境，環境溫度為-20～+60℃。
· 外部導線的定位器有耐壓密封式的耐壓螺紋式，在配線時，均應按“GB3836.1爆炸性環境用防爆電氣設備通用要求”，安裝電氣接口必須配有密封卷式經防爆檢查的引入裝置。
不準拆卸固定的防爆結合面或擅自更換以免影響防爆性能。
6-1 耐壓防爆電氣安裝
電氣有2處G1/2接口，不用時用盲塞堵上封牢
· 耐壓密封填料（圖19）的實際連接螺紋應大于5牙，并用鎖緊螺母鎖緊。
· 電線Φ8-Φ12規格,并用合適的橡膠密封。
· 橡膠密封件應使用壓套，將電纜充分壓緊。
· 輸入+、-信號不要弄錯，接線要牢靠，接線螺釘M4，接線蓋內部及外部各有一個接地線頭。
· 輸入信號接通后，將接線盒擰緊，并將緊定螺釘M4 擰緊。
參考資料 封口劑的充填方法
耐壓防爆 電線管耐壓螺紋密封式
A 配線
·串電線時要注意避免電線表皮劃傷，并保證配線正確無誤。
B封口
·打開線頭封口（圖20），在規定部位使用石棉密封填料封口。
·封口朝上，將口牢牢地封好。
C密封粉劑配制
·以密封粉劑1公斤，自來水750毫升的比例調和。平時應避免密封粉劑受潮，以防變質，工業用水及海水的硬化速度不正常而影響硬化，故一定要用自來水。
· 使用潔凈的容器，放入水溫20～25℃的自來水，按規定比例撒入少許密封粉劑，溶解后再繼續加入，容器每次用過后要將殘留物去凈。
· 密封劑撒入后靜置1~2分鐘,如有竄水現場在消取后將容器少許振動一下,去除氣泡后即用10~20mm的竹棒或木棒以每分鐘上60圈左右的速度攪拌2分鐘后,繼續攪拌直至水泡全部消失。(注意密封粉劑撒入水中后在5分鐘內要攪拌否則會降低硬化強度,攪拌速度太高會產生氣泡)。
D密封劑的充填
· 打開注入口，將混合好的密封劑小心地注入8成后，輕敲封口部使密封劑充滿各凹角部后，再注入必要量的密封劑。（注入時間應控制在粉與水?dāng)嚢韬蟮?分鐘以內，時間太長會產生氣孔。若密封劑呈粘土狀則不能再使用。）
· 封口內密封劑進入硬化階段后請不要再動它。
· 密封劑調制好約40~50分鐘后基本硬化,在確認水分完全蒸發后用密封栓將注入口封好。
7、本安防爆結構
使用本安防爆型產品，請參照GB3836.爆炸性環境用防爆電氣設備本質安全型電路和電氣設備“i”，另外，安全柵的安裝，保養也請參考有關使用說明書。
7-1 使用
· 本安防爆型定位器符合Exia II CT6標準，可使用連續存在爆炸性氣體（包括乙炔、氫氣等），環境溫度為-40～+60℃。
· 環境溫度低于-20℃時，請使用低溫型。

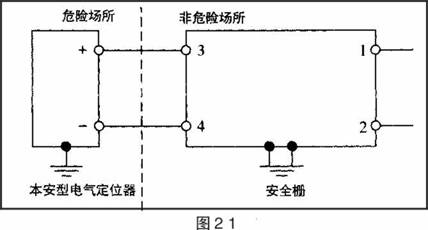

· 本安防爆型定位器，按圖（21）所示方法聯接所選定的安全柵。
· 一臺定位器須配一臺安全柵。一臺安全柵不能聯接數臺定位器，安全柵可與安位器一同訂貨，也可從廠家直接購入。
· 安全柵與定位器的接線，用電感值為≤1mH以下，電容為≤0.06μF以下的導線。
· 安全柵的接線應按制造廠提供的說明書進行，應單獨接地。按第一種接地工程方法進行。
7-2 外部導線的連接
· 電氣連接口為G1/2(PF1/2),請選用合適的聯接件。
· 電氣連接口有二個接口，可任選一個，裝拆盲塞時可使用內六角扳手。
· 在非危險場接線時，注意：將安全柵的危險場側的“+”接頭與定位器“+”接頭、“-”接頭與定位器“-”接頭接牢。（M4）螺釘。
· 接線盒內、外各有一處接地接頭 （M4）螺釘,請可靠接地。
· 輸入信號接通后，將接線盒蓋擰緊（圖19）。
7-3 EP4000本安型關聯設備(安全冊)配置
經國家級儀器儀表防爆安全監督檢驗站，按聯合取證要求認可EP4000型本安型的閥門定位器作為現場本安設備，可選用下列關聯設備（安全柵）配套使用。
齊 納 安 全 柵
| 型號 |
防爆標志 |
最高開路電壓(V) |
最高短路電流mA |
備 注 |
|
LB940 |
Exia II CT6 |
28 |
50 |
應使用其中一個通路,并與調節器 |
|
LB922 |
22 |
150 |
應與調節器輸出為發射極輸出的電 |
|
|
LB915 |
15 |
150 |
||
|
MTL711 |
22 |
147 |
||
|
Z119/EX |
17．1 |
17．2 |
7-4 使用注意事項
1. 用戶在現場安裝時,首先須檢查閥門定位器外部明顯處的銘牌,確認是否相應的危險性爆炸環境及配用的關聯設備;
2. 用戶現場布線時,應盡量避免外界電磁干擾的影響,并將電纜分布參數控制在0.1F/0.5mH以內;
3. 控制室內連接到關聯設備的電氣設備的最高允許電壓為250V(r.m.s);
4. 認可的閥門定位器的有關防爆的任何部件及元器件,不得擅自更換,以免影響防爆安全性能;
5. 關聯設備柵的安裝接線,須嚴格遵照有關制造廠的使用說明書;
8. 調整
8-1. 調零及行程調整
輸入50%信號,用調零旋鈕將輸出調整到50%開度,然后將輸入信號分別
調到0%及100%,用調行程旋鈕調到規定行程,由于零點會略有變動,因此需按

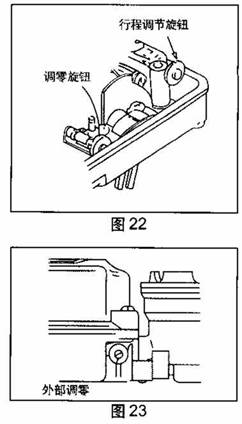

上述方法反復調整,調整完后將行程緊定螺釘擰緊。（圖22）
［外部調零］
日常檢修中需要調零時,可利用外部調零裝置而不必打開罩殼(圖23)。
8-2. 斷幅操作
1/2斷幅：可用調零，調行程來調整。
1/3以上的斷幅：必須變更反饋彈簧。
8-3. 動作變更
［雙動作型］
＊ 上升變下降或下降變上升。
1）將連接執行器的氣管OUT1與OUT2互換位置。
2）將凸輪面換向安裝。（參照5-1）
3）采取上述措施可改變執行器的動作方向。
［單動作型］
＊ 將上升動作執行器用定位器改為下降動作
1）將氣管OUT與執行器相連。
2）變換凸輪面。（參照5-1）
3）采取上述措施可改變執行器的動作方向。
［單動作反作用控制］
＊將上升動作的執行器變?yōu)橄陆祫?dòng)作執行器或反之。
1）采用輸入信號而輸出壓力減小的定位器，把氣管OUT1
壓力表裝OUT2側（OUT□盲孔堵塞）。
2）將接口OUT2與執行器的氣口連接。
3） 采取上述措施可使定位器實現反作用控制。
8-4 增益調整
如果定位器與執行器的容量不匹配,就產生超調或者收斂時間長等問題,如此就需變換定位器內的負載彈簧,彈簧備有標準型、單動作型、雙動作型各3種。
| 區分 |
負載控制器 |
匹配定位器量 |
增益 |
|
|
色調 |
單動 |
雙動 |
||
|
A |
紅 |
|
1L以上 |
大 小 |
|
B |
黃 |
1L以上 |
0．5-1L |
|
|
C |
黑 |
|
0．5L未滿 |
|
|
D |
蘭 |
0．5L未滿 |
|
|
[例]假設用C級（黑色）負載彈簧的某單作用執行器。
·若發生較大超調時-換用D型（藍色) 彈簧。
·若無發生超調信號變化后收斂過慢-換用B型(黃色彈簧)。
8-5 閥座調整
調節閥座調整器可調節放大器的微調口(雙作用平衡時出口1與
出口2的壓力),但是,微調在出廠前已調整好,因此無特殊情況,請不要隨便調整。
由于閥密封填料磨擦力大等原因，有必要連續調整定位器的靈敏度時，
可調節閥座調整器，以取得最佳值。
調節方法如下：
· 需調整閥座調整器時將護蓋螺釘松開，取下護蓋（圖24）。
·先在原來位置作個記號。
·調整器向右旋轉則靈敏度提高，左旋轉則降低(見圖25)。
·調整器調節范圍為90°左右，不要超過原位置1/4轉以上。
·調整結束后，為防止誤調閥座調整器，應蓋上閥座調整器護蓋。

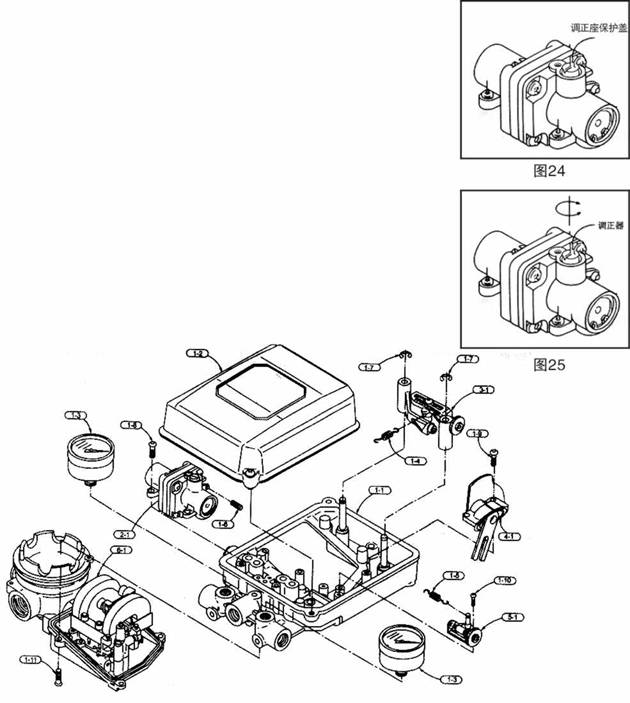

9. 分解圖及另件表
部件表
| NO |
品名 |
數量 |
NO |
品名 |
數量 |
|
1-1 |
底座 |
1 |
1-10 |
圓頭小螺釘 |
2 |
10、保養
· 定位器的氣源裝置應使用精度超過5μm空氣過濾器
· 內部的節流部位如有塵埃，會引起零點漂移等現象，因此在定期保養時應使用清洗裝置，保持噴嘴暢通。
· 閥座的調整與定位器靈敏及泄氣量有直接關系，在出廠檢驗時調好，故使用中盡量不要再調。
10-1 自動-手動切換(A-M)裝置
單動作型定位器可以使用(A-M)裝置，向右旋到底可遮斷噴嘴，氣源壓力就接通氣管OUT,即通過手動調節空氣調壓器，可調節定位器的輸出壓力(參照動作原理4)但(A-M)裝置不能用于單動作型反作用控制。
10-2 噴嘴-擋板的調整
噴嘴-擋板部件由制造廠出廠前調整完畢，因此，噴嘴體的止動螺釘不能自行調松。萬一噴嘴-擋板的配合有問題，請連同力矩馬達一起更換。在不得不調整噴嘴-擋板的情況時，可將噴嘴體的2只M3緊定螺釘銷稍旋松，將擋板輕輕接觸噴嘴，在輸出壓力上升到供氣壓力值時再緊定螺釘擰緊。
11、故障與對策：
| 檢查項目 |
檢 查 項 目 |
對 策 |
||
|
不動作 |
供氣壓力不足 |
提供額定壓力空氣 |
||
|
輸入信號相極錯誤 |
糾正接線盒的接線 |
|||
|
調零不良 |
調整內、外調零旋鈕 |
|||
|
固定節流口堵塞 |
請按清洗裝置 |
|||
|
手動-自動變換裝置 |
置于 |
|||
|
處于手動位置 |
自動位置 |
|||
|
噴嘴與擋板配合不良 |
換力矩馬達組件 |
|||
|
控制閥不良 |
換控制閥 |
|||
|
行程不足 |
行程調節及調零不良 |
進行調行程及調零 |
||
|
供壓不足 |
提供額定壓力空氣 |
|||
|
在中間開 |
執行器的氣管連接有誤 |
糾正氣源 |
||
|
（雙動作型） |
輸入接口 |
|||
|
凸輪使用面相反 |
變換凸輪使用面 |
|||
|
反饋銷未插入反饋桿中 |
將反饋銷插入反饋桿中 |
|||
|
線性不良 |
在50％開度時反饋桿中 |
重新安裝 |
||
|
裝配面不呈直角 |
調整定位器 |
|||
|
供氣壓力不足（單動作型） |
提供額定壓力空氣 |
|||
|
反饋型式與凸輪型式不一致 |
換合適的凸輪 |
|||
|
滯后不良 |
滾輪與凸輪接觸不良 |
將凸輪組件拆下，再重新 |
||
|
安裝螺釘松動 |
安裝使?jié)L輪與凸輪接觸良好 |
|||
|
磁體減磁 |
擰緊螺釘 |
|||
|
擺動 |
靈敏度不匹配 |
換負載彈簧 |
||
|
控制閥不良 |
換控制閥 |
|||
|
|
||||
|
例圖示: |
設計編制號 |
|||
|
EP 4111 |
||||
|
|
|
|
例圖示: |
設計編制號 |
|
EP 4122 |
|
|
|
|
|
例圖示: |
設計編制號 |
|
EP 4123 |
|
訂 貨 須 知
訂貨單上請寫明:
1.型號:例EP4111; EP4311;或EP4322; EP4122電氣閥門定位器
2.輸入信號范圍:
①4~20mA DC(標準型 ) ②分程型：4~12mA DC ③分程型：12~20mA DC
3．防爆（防護）型式（等級）：①隔爆型號 ②增安型號 ③本安型
4．反饋（動作）方式：① 直行程 ②角行程 ③非直聯式角行程
5．作用型式： ①單作用 ②雙作用
附；本定位器作用方式，正反作用可調換校整，常規型以正作用提供。
6．凸輪特性（一般調節閥凸輪特性為線性，不必注明，等百分比，非線性需特注）
7．執行機構行程（如用戶需100mm或超過100mm行程調節閥配套時，訂貨需特注）
8．附件（常規的附件可隨定位器提供），非常規附件安裝聯板，運動聯板組件是否要，如需要，請?zhí)峁﹫?zhí)行機構型號、圖樣、氣管外徑。
9．1/3、1/4斷幅用戶必須注明。
10、本定位器可與各類型氣動調節閥執行機構配套使用。亦可配各類型二位式氣動執行機構，實現比例調節。
11、本定位器可單獨訂貨，也可與氣動調節閥執行機構配套訂貨。如有特殊需要，請?jiān)敿?xì)說明。
掃一掃，了解詳情咨詢
營業執照 技術支持：龍采科技
